离心铸造管必须采用全新原料进行熔炼,不得使用废旧炉管,熔炼后的材料其化学成份、机械性能、尺寸厚度偏差、检验和验收、表面质量等技术要求应严格遵守以上引用标准,并应提供材料质量证明书。

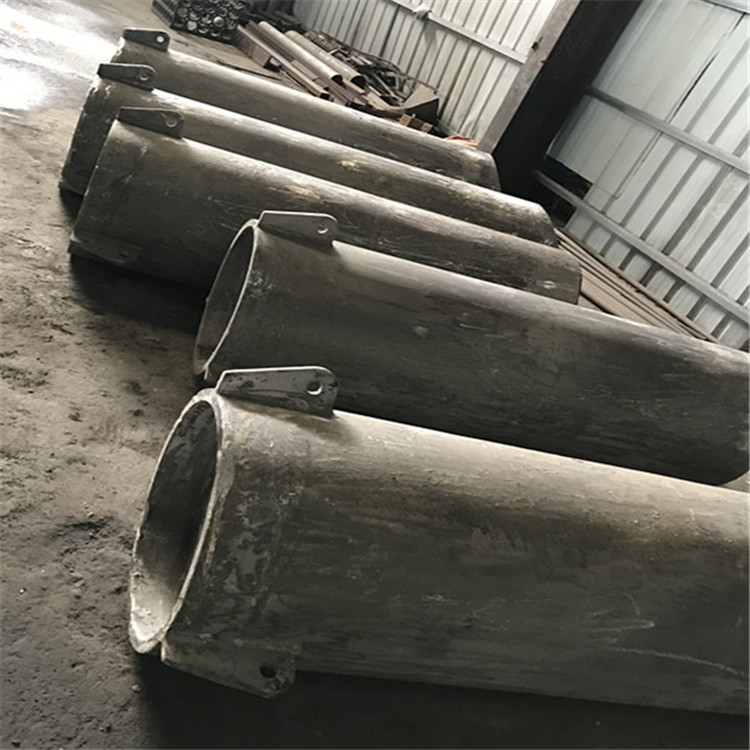

1,和离心铸造管直接相焊的支撑件的材料应和所离心铸造管的材料一致。,
2,离心铸造管的材料要求A.离心铸造管的材料的化学成份,机械性能,尺寸及厚度偏差,表面质量应符合相应标准规定,并应具有材料合格证书。
B. HP-Nb-M离心铸造管,其钢号为ZG45Ni35Cr25Nb-微合金的高温承压且离心铸造合金炉管,符合HG/T2601-2000标准,化学成份和力学性能按下表所述要求执行:注:炉管的高温短时拉伸性能应符合上表的规定,试验频率按前10根每炉做一次,以后每20炉做一次。
c.提供可靠的、供设计审查使用的断裂强度数据来源或相应的拉森一米勒尔曲线的来源,这些数据来源应至少经10,000小时和相应组数的试验。
3,材料检查A.每一炉号应取样分析化学成分,要求满足相关的标准要求。B.离心铸造管的力学性能试验按HG/T2601中4.2条执行。其中高温持久性能试验按前10炉每两炉取1次,若出现不合格,炉管报废,同时重新按10炉每两炉取1次的频次取样,以后每40炉取1次。

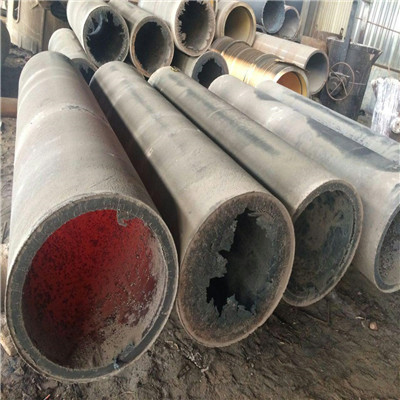

离心铸造

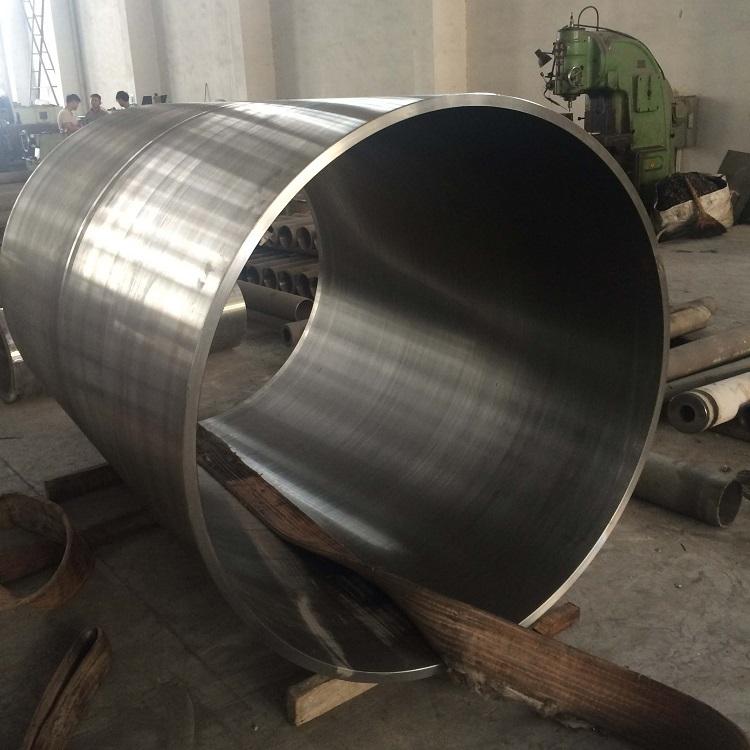

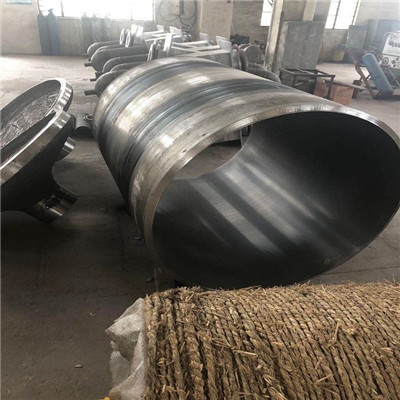

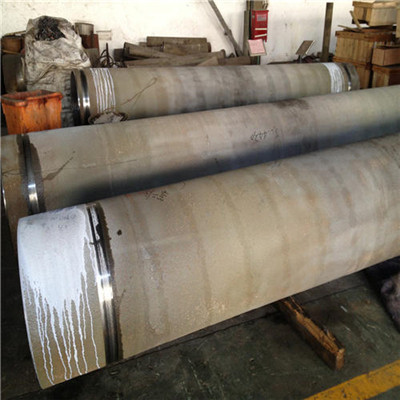

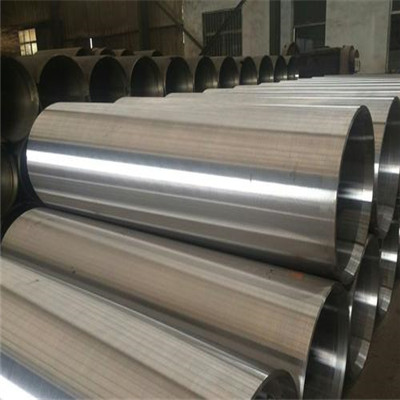

产品外径：φ56mm～φ2000mm、壁厚：8mm～50mm、单支长度：2000mm～6000mm以内的无缝耐热钢管、合金钢管。如各类耐高温炉管、耐压气缸、液压油缸、炉底辊、玻璃辊、沉没辊、辐射管、输送管、石化裂解管、还原罐、循环流化床锅炉旋风分离器中心筒、粉末冶金用回转窑体等。
